Chalutier sardinier "St Elme"

Chalutier sardinier "St Elme"
GV5640 - Guilvinec

Les animations du "St Elme"

  • Bruiteur diesel : Le bruiteur génère par voie électronique le son d’un moteur diesel à plusieurs cylindres. La cadence est fonction de la vitesse de sorte que le nombre de tours perceptible correspond à la vitesse de navigation.
  • Radar : la rotation du radar est realisé avec un motoréducteur alimenté par la batterie principale de 6v pour une rotation réaliste. Interrupteur commandé depuis la radio commande.
  • Feux de navigation : Feux babord et tribord ainsi que le projecteur sont fonctionnels, ils seront également actionnés depuis la radio commande dans un deuxième temps.
  • Animations sonores : En cours de réalisation avec un module JQ6500-16P
L'ECLAIRAGE

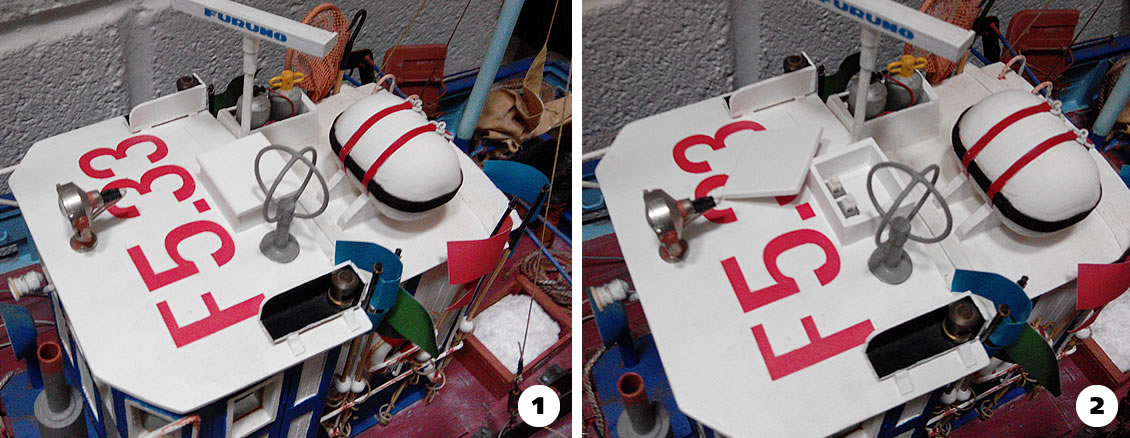

Les feux babord et tribord ainsi que les projecteurs sont fonctionnels. Dans un premier temps ils sont actionnés par 2 petits interrupteurs dissimulés dans un petit coffret au dessus de la cabine (photo 1). Un interrupteur permet d'actionner les feux de position, le deuxième actionne les 3 projecteurs et l'éclairage de l'intérieur de la cabine. (photo 2)
Par la suite ils seront actionnés depuis la radio commande. A suivre...

LE RADAR

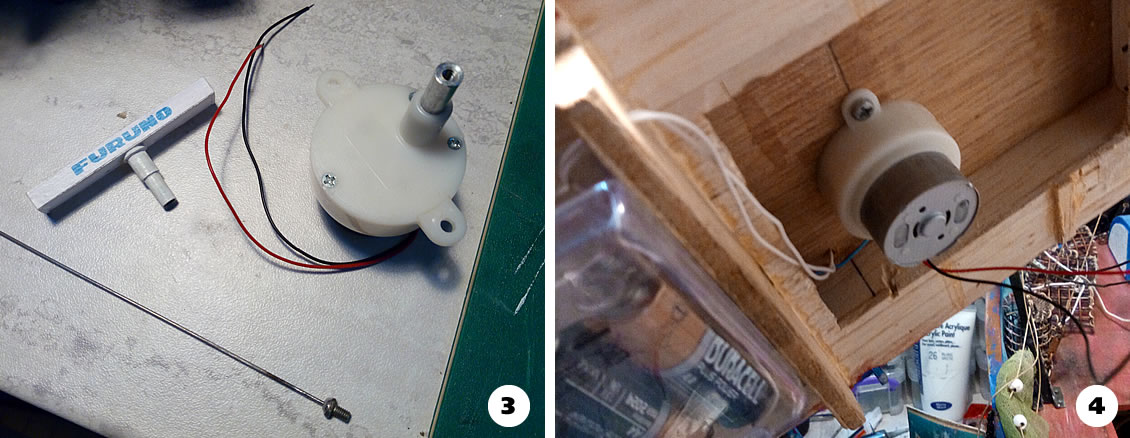

Le radar est fonctionnel. Celui-ci est composé d'un motoréducteur alimenté en 6v, d'une antenne et d'une tige d'entrainement (corde à piano) reliant l'antenne au motoréducteur (photo 3). Le moteur est placé sous la cabine. (photo 4)
La rotation est mise en marche depuis la radio commande.

ANIMATIONS SONORES
A la recherche de "comment sonoriser mon bateau", j'ai devouvert le module JQ6500-16P. Le module est composée d'une entrée micro USB pour transférer les fichier MP3 depuis son PC, de 5 entrées permettant à l'aide de boutons de déclencher un son stocké sur la mémoire flash du module. (Remarque : Le module JQ6500-28p est lui équipé d'un lecteur de carte micro SD). Une sortie pour un HP et une borne d'alimentation figure bien évidemment sur le JQ6500-16P.
Modélisme naval & voitures RC décline toute responsabilité en cas de mauvais branchement et fonctionnement du montage cité ci-dessous.

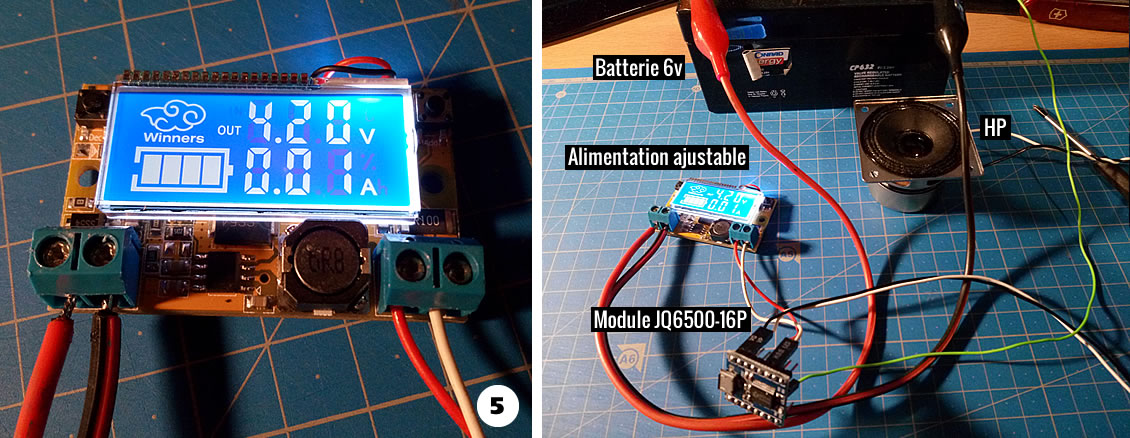

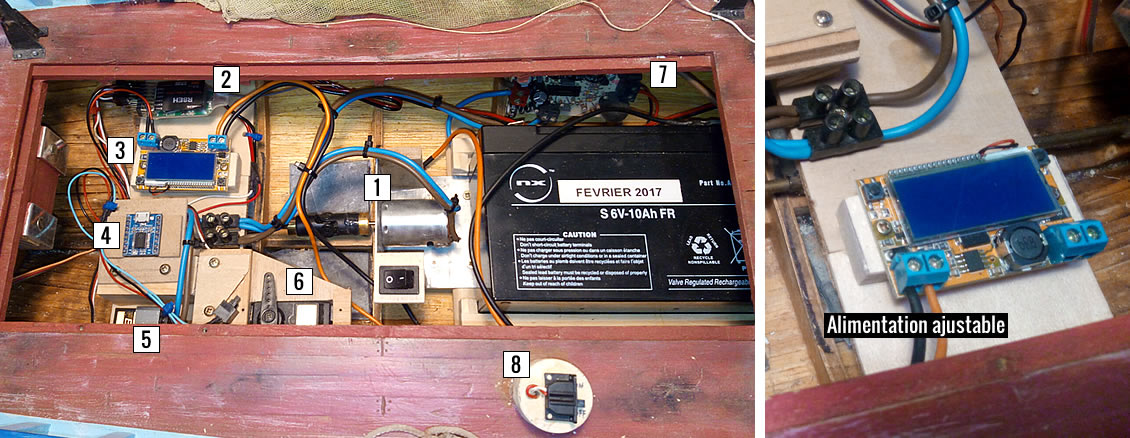

Schéma de branchement du module MP3 JQ6500-16P La mise sous tension du JQ6500-16P est assuré par une alimentation ajustable qui transforme le 6v en 4.2v (tension idéale) (photo 5). L'alimentation ajustable et vue d'ensemble du branchement pour test L'implantation électronique 1. Moteur électrique | 2. Récepteur 8 voies 2.4GHz | 3. Alimentation ajustable | 4. Module sonore JQ6500-16P | 5. Régulateur de vitesse | 6. Servo + interrupteurs | 7. Bruiteur diesel | 8. Interrupteur général

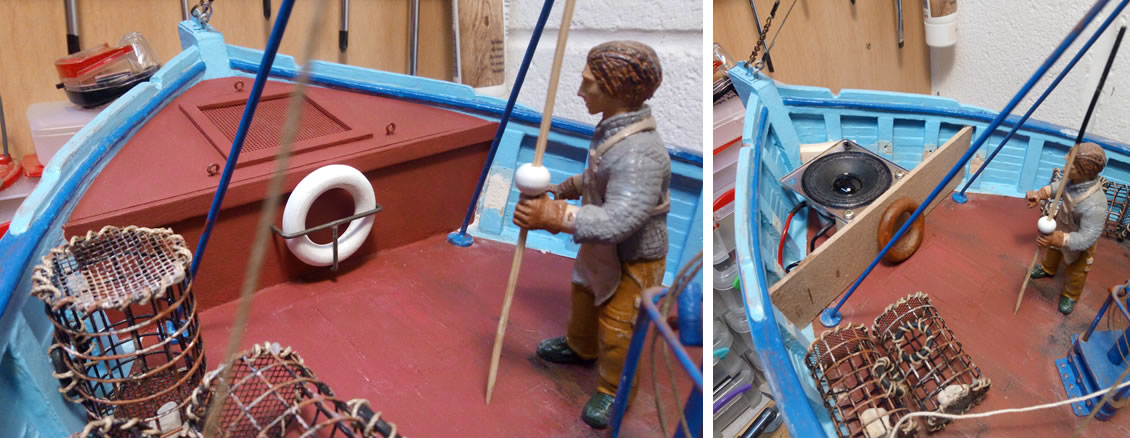

Grosse modification à la proue du bateau. Le gaillard d'avant cache le HP du module sonore JQ6500-16P. Une grille est installée pour une diffusion du son plus importante. La grille et le HP proviennent d'enceinte informatique. Le haut-parleur du module sonore
